À propos du projet

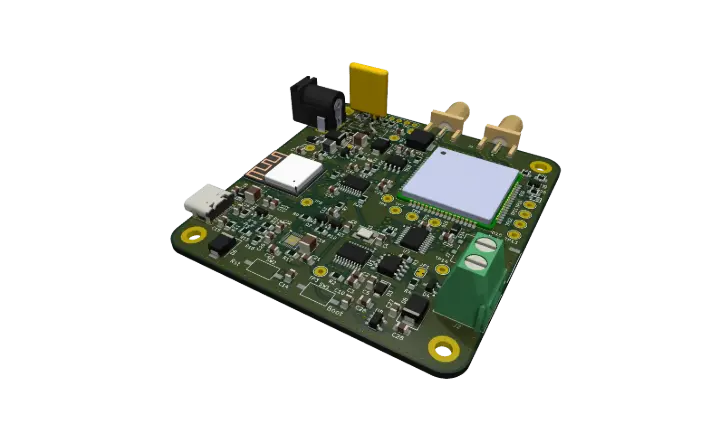

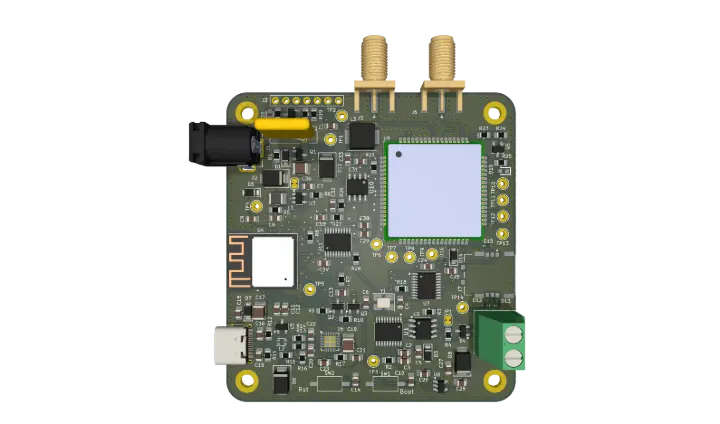

Ce projet consiste en la conception d’une carte électronique capable de lire, analyser et transmettre des trames CAN Bus via un réseau 4G LTE. Grâce à l'intégration du module SIM7070G, il permet également la récupération des données GPS pour une meilleure traçabilité des équipements connectés.
Caractéristiques techniques
✔ Microcontrôleur : ESP32-C3 Mini (WiFi, Bluetooth LE, faible consommation)
✔ Interface CAN Bus : MCP2515 + transceiver CAN pour lecture et analyse des trames
✔ Communication sans fil : SIM7070G (LTE, MQTT, HTTP, TCP/IP)
✔ Géolocalisation : GPS intégré pour un suivi précis
✔ Alimentation : Entrée 12V avec régulations adaptées (buck converter, LDO)
✔ Conception PCB optimisée : routage compact, gestion thermique et compatibilité industrielle
Fonctionnalités principales
✅ Acquisition et décryptage des trames CAN Bus
✅ Transmission des données en temps réel via réseau LTE
✅ Récupération et exploitation des données GPS
✅ Design robuste et optimisé pour applications embarquées
Applications possibles
🚛 Suivi et diagnostic de véhicules (fleet management, monitoring en temps réel)
🏭 Supervision de machines industrielles via le CAN Bus
🚜 Surveillance d’engins agricoles et équipements mobiles
🚗 Reverse engineering de protocoles CAN pour l'automobile
Mon rôle dans ce projet
🔹 Conception électronique : création du schéma et sélection des composants

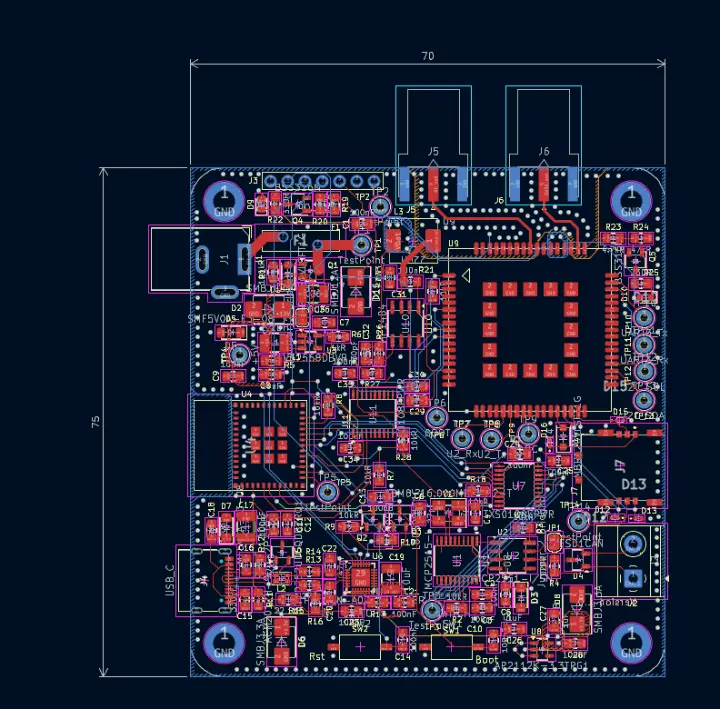

🔹 Développement PCB : routage optimisé pour performance et fiabilité
🔹 Préparation des fichiers de fabrication : Gerber, BOM, documentation technique
